Наименование

Значение

Высота проема, мм

Ширина проема, мм

Просвет, мм

2000 - 5000

1000 - 3000

100

Технические характеристики

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 6005 зеленый

RAL 3005 бордовый

RAL 8017 коричнево-красный

Золотой дуб (наценка)

Венге (наценка)

RAL 8014 коричневый

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

Щит ворот (2 створки) из сэндвич панелей толщиной 40мм наполненных пенополиуретаном, окантованный алюминиевым профилем

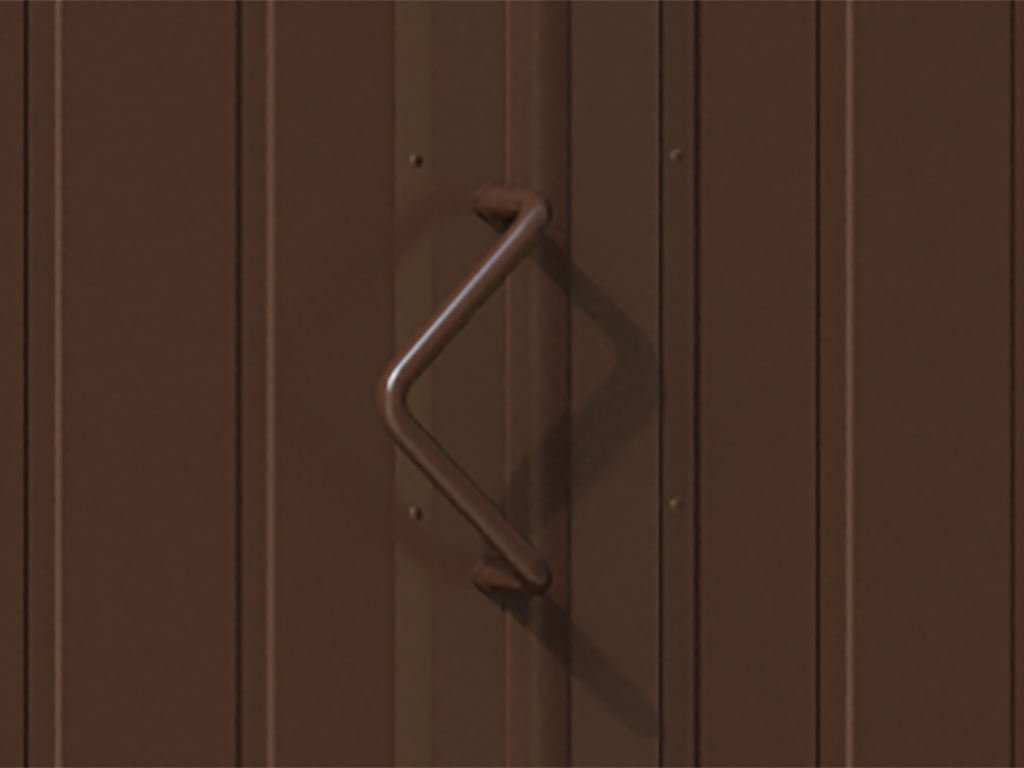

Ручка алюминиевая, соответствующая цвету окантовки.

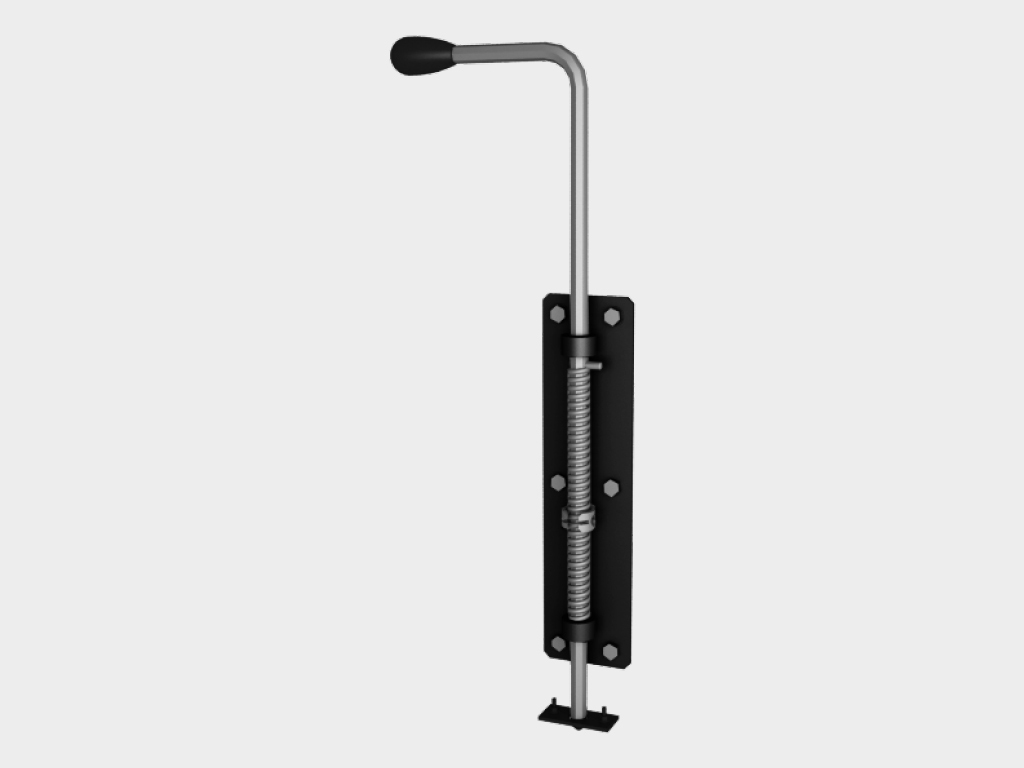

Задвижка в землю.

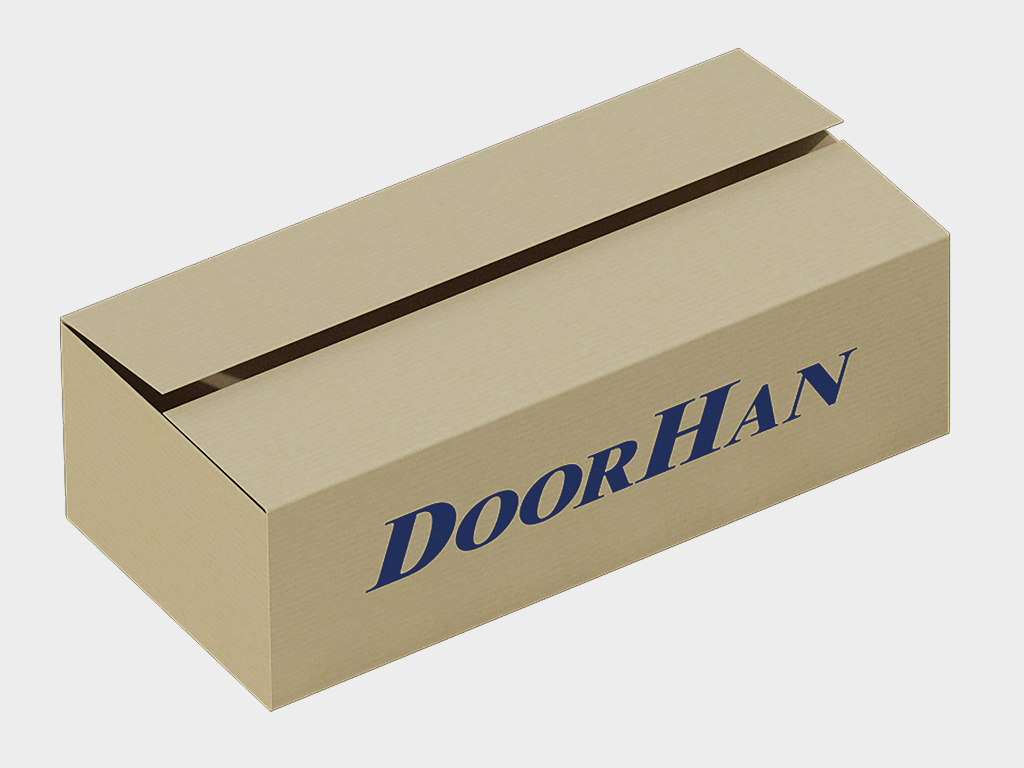

Коробка с комплектацией для монтажа распашных ворот.

Базовая комплектация

Комплект силовой рамы

Электропривод позволяет автоматизировать открытие/закрытие сдвижных ворот

Дистанционное управление (современный дизайн, пульты небольших размеров)

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открытия и закрытия

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

Дополнительная комплектация

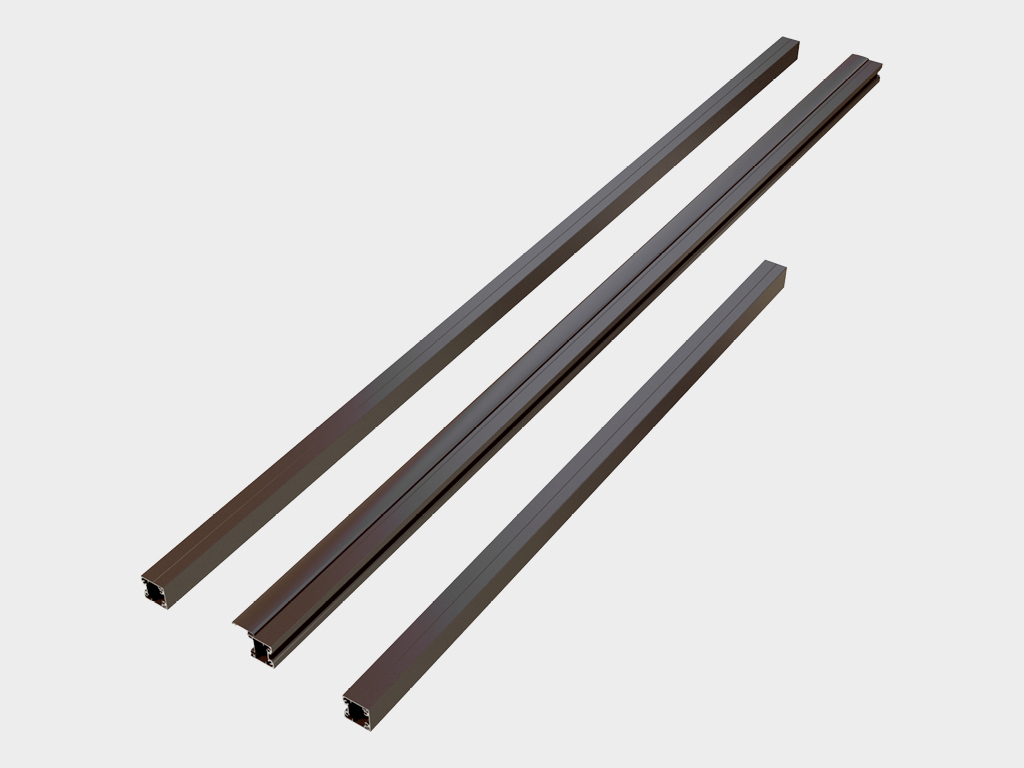

Комплект алюминиевых столбов для крепления к проему.

1.Поверхность алюминиевых профилей покрыта порошковой эмалью. Качество покрытия полностью соответствует мировому стандарту Qualicoat.
2.Технологические просветы между створками ворот, а также между крепежными столбами и створками закрываются специальным профилем.
3.С внутренней стороны распашных ворот устанавливается задвижка.
4.Алюминиевая ручка устанавливается в полотно ворот, позволяя открывать их как с внутренней, так и с внешней стороны.
5.Регулируемые петли с износостойкими подшипниками.
6.Автономный антивандальный водонепроницаемый контроллер KEYCOD предназначен для управления одним устройством, также может быть использован как внешняя клавишная панель или устройство считывания карт.
7.Светодиодная сигнальная лампа Lamp-LED предназначена для оповещения о движении полотна ворот во время всего цикла открытия или закрытия. Применение светодиодных элементов сокращает энергопотребление и существенно увеличивает срок службы лампы.
8.Электромеханические приводы серии Swing — оптимальное решение для автоматизации бытовых и промышленных распашных ворот со средней и высокой интенсивностью использования. Преимуществом данных приводов является возможность их установки на узкие столбы.

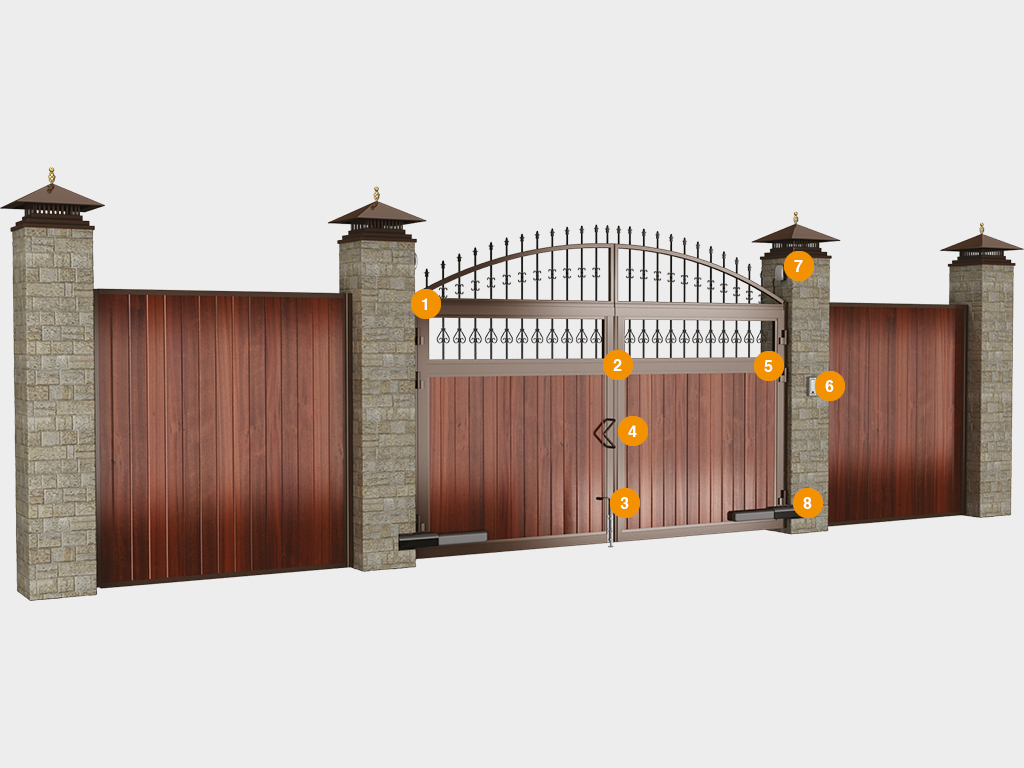

Конструкция

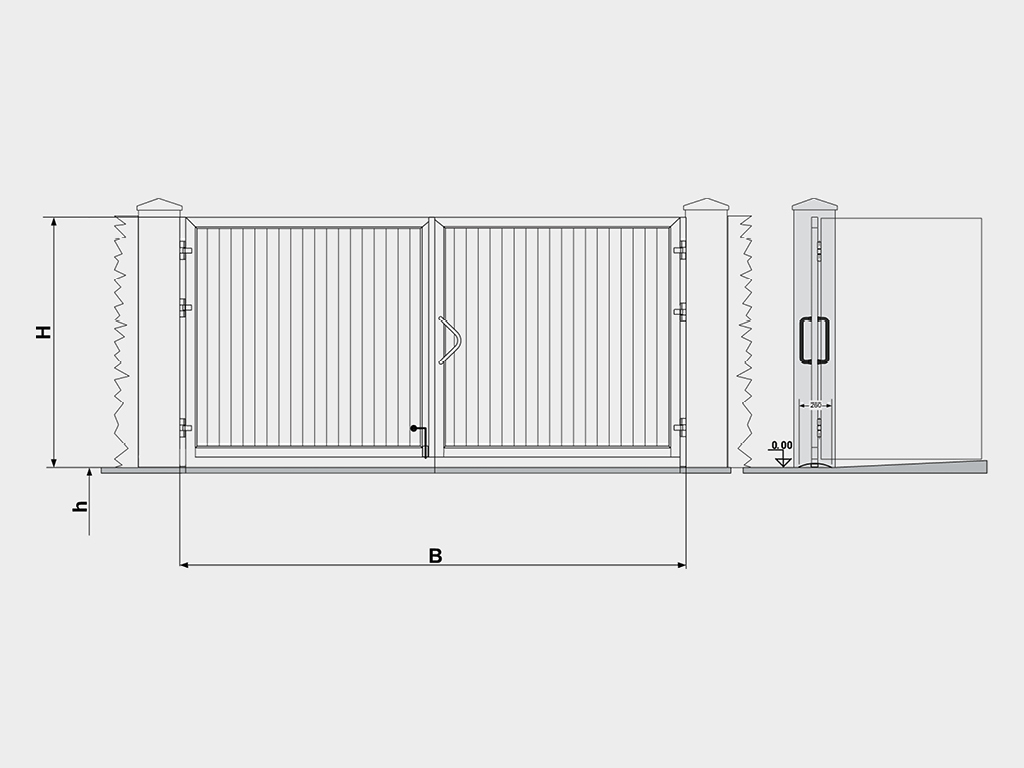

1.Замер каждого параметра производится минимум в трех точках. За итоговый размер берется максимальное значение.
2.H — высота проема (расстояние от земли до верха проема).
3.B — ширина проема (расстояние от левого края до правого края проема).
4.h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.

Инструкция по монтажу Откатные уличные ворота в алюминиевой раме с заполнением сэндвич-панелями стандартных размеров

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать ворота

Самостоятельно произвести монтаж ворот

КАК СЭКОНОМИТЬ

1. Замерьте ширину проема в трех разных точках

Как замерить проем

2. Замерьте высоту проема в двух разных точках

3. Укажите желаемый размер просвета и запишите его значение
