Наименование

Значение

Высота проема, мм

Ширина проема, мм

Притолока, мм

Пристенки, мм

1 800 - 3 000

2 000 - 3 500

От 100

От 100

Технические характеристики

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 6005 зеленый

RAL 3005 бордовый

RAL 8017 коричнево-красный

Золотой дуб (наценка)

Венге (наценка)

Нестандартный цвет по карте RAL (наценка)

RAL 8014 коричневый

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

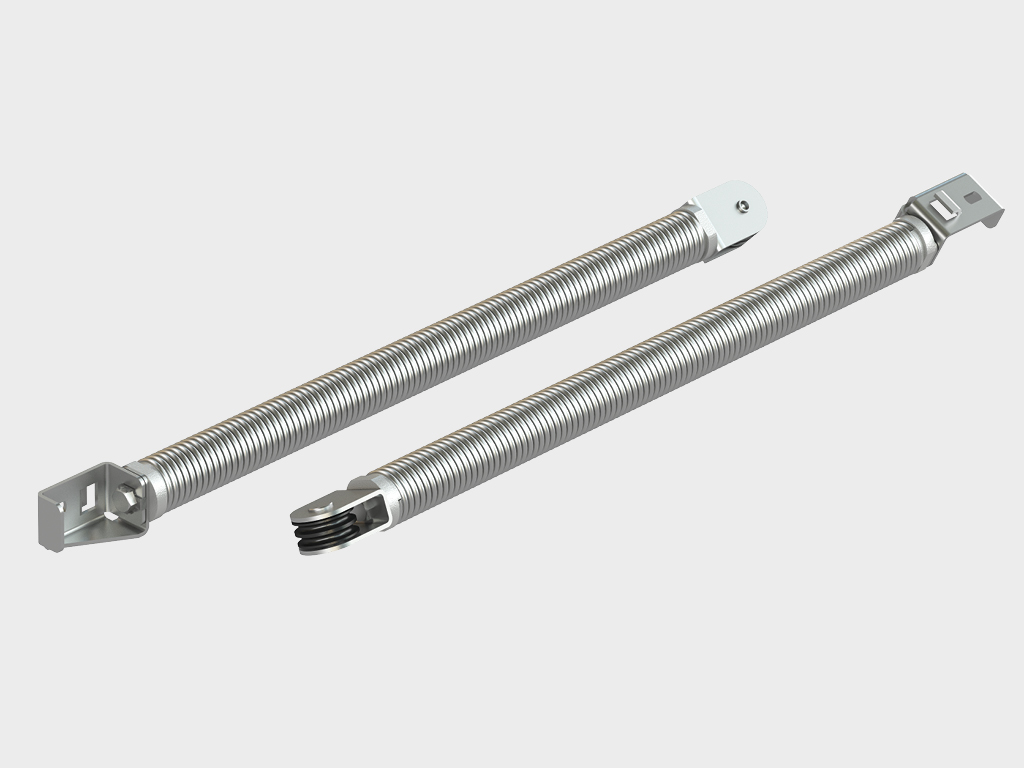

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

Ручка эргономичной формы выступает изящным декоративным дополнением к дизайнерскому исполнению полотна ворот.

Тип подъема — низкий, обеспечивает возможность установки конструкции ворот практически в любое помещение.

Коробка с комплектацией для монтажа, инструкцией по монтажу и паспортом на изделие.

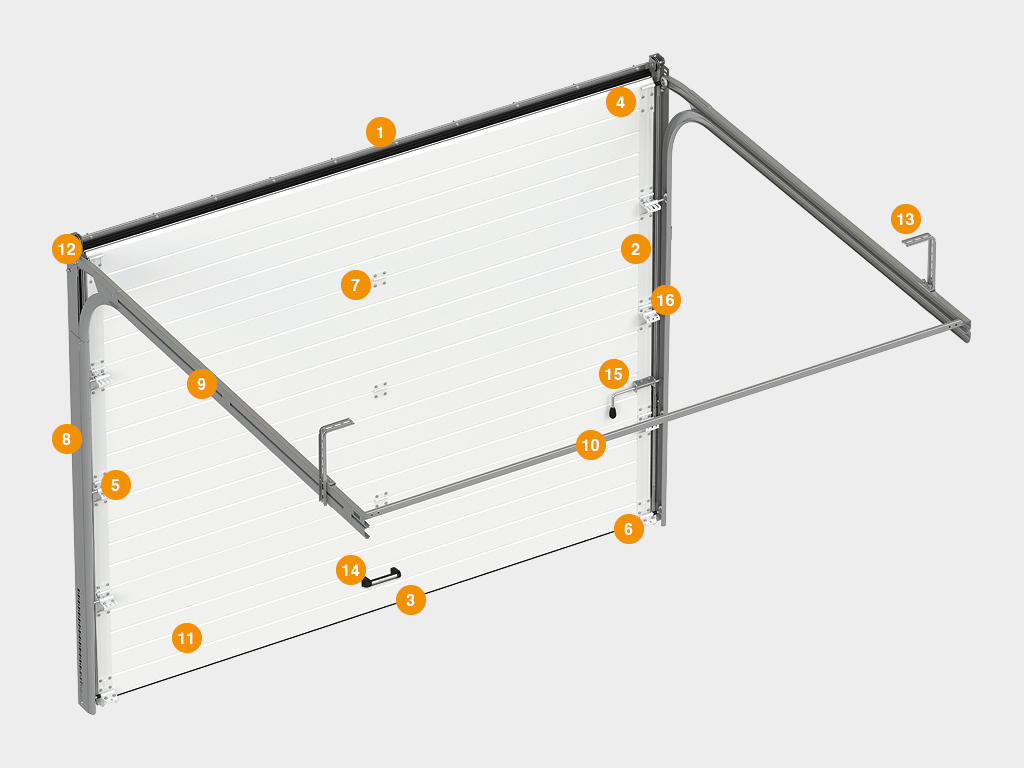

Базовая комплектация

1.Стальной ригель с установленным верхним контурным многокамерным уплотнителем
2.Контурные боковые многокамерные уплотнители
3.Нижний встраиваемый стальной профиль с терморазделением и нижний уплотнитель
4.Верхний угловой кронштейн регулируемый
5.Боковая опора с регулируемым роликодержателем
6.Нижний угловой кронштейн с регулируемым роликодержателем
7.Внутреняя петля
8.Вертикальная направляющая в сборе
9.Горизонтальная направляющая в сборе
10.Дистанционный С-профиль
11.Сэндвич-панель
12.Кронштейн с двойным шкивом
13.Г-образный кронштейн крепления к потолку, установленный на кронштейн произвольной фиксации
14.Ручка подъемная
15.Задвижка (опция)
16.Пружины растяжения

Конструкция

1.Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
2.H — высота проема (расстояние от пола до верха проема);
3.B — ширина проема (расстояние от левого до правого края проема);

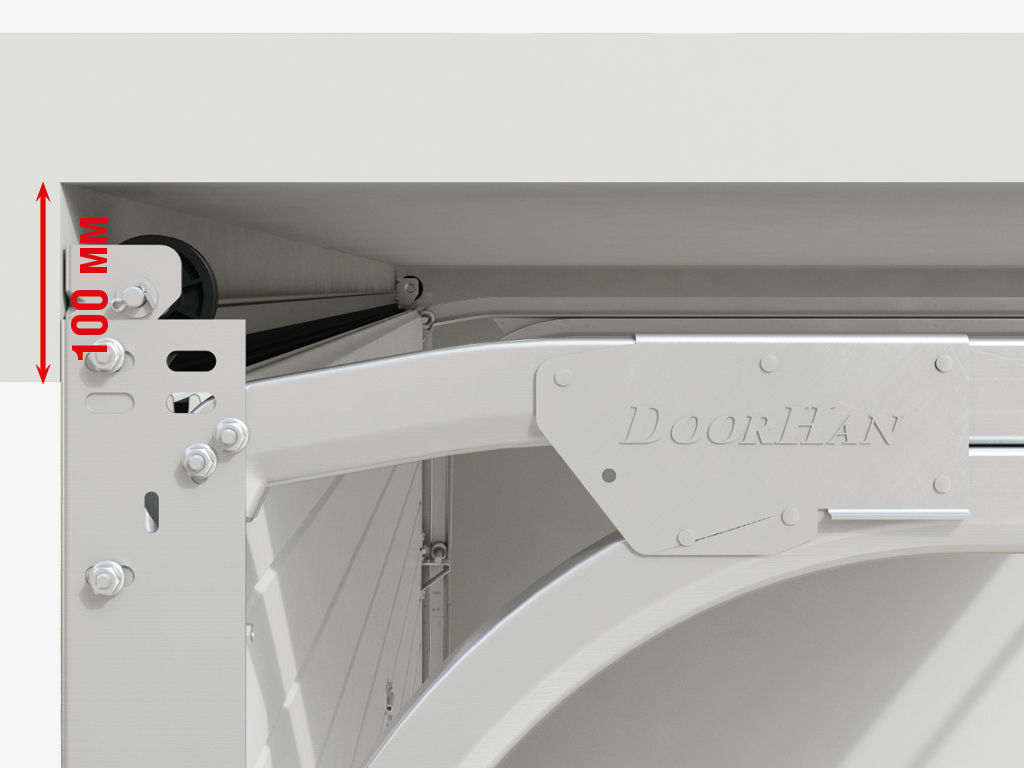

4.h — притолока (расстояние от верха проема до потолка) min 100 мм;
5.b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
6.L — глубина помещения.
7.При замере Н и В за итоговый размер принимается наибольшая величина.
8.При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
9.Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Инструкция по монтажу Секционные гаражные ворота RSD01

Инструкция по монтажу Секционные гаражные ворота RSD02

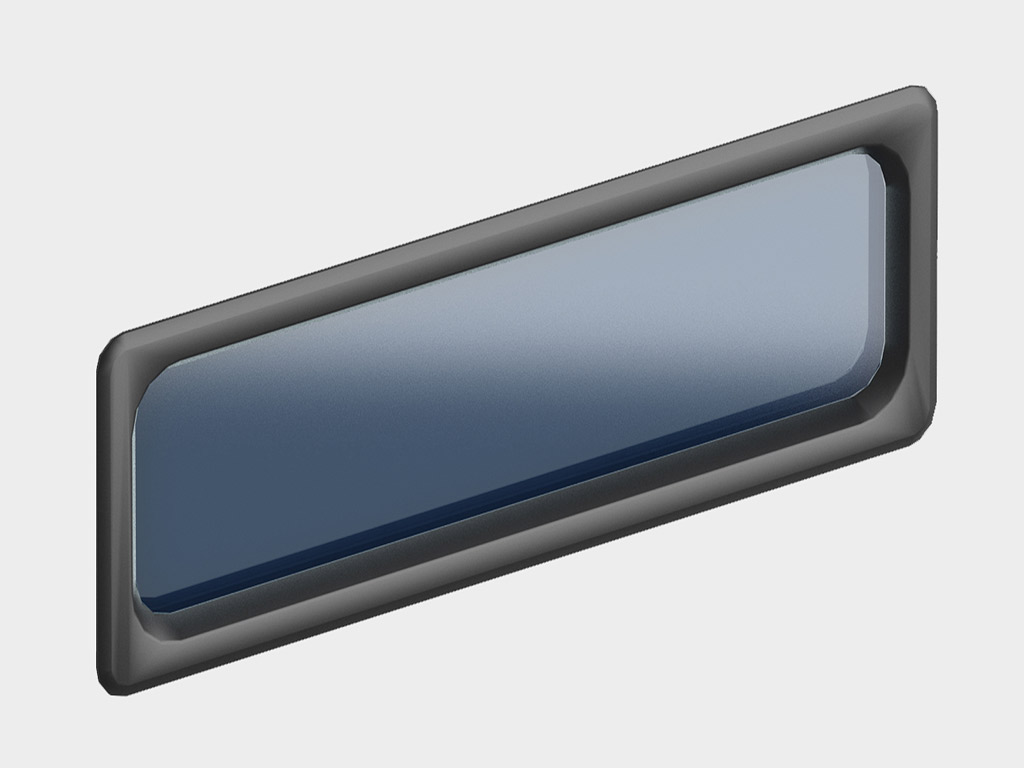

Окно акриловое 607 х 202, черное (арт. DH85602). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

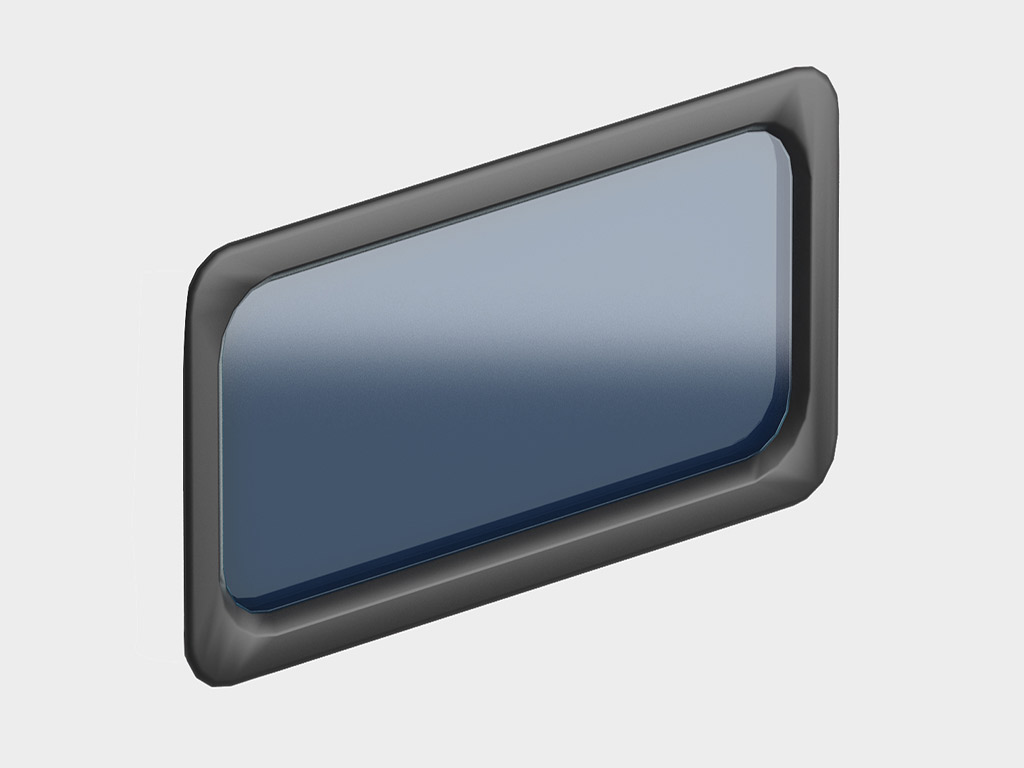

Окно акриловое 627 х 327, черное, промышленное (арт. DH85603). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка черного цвета.

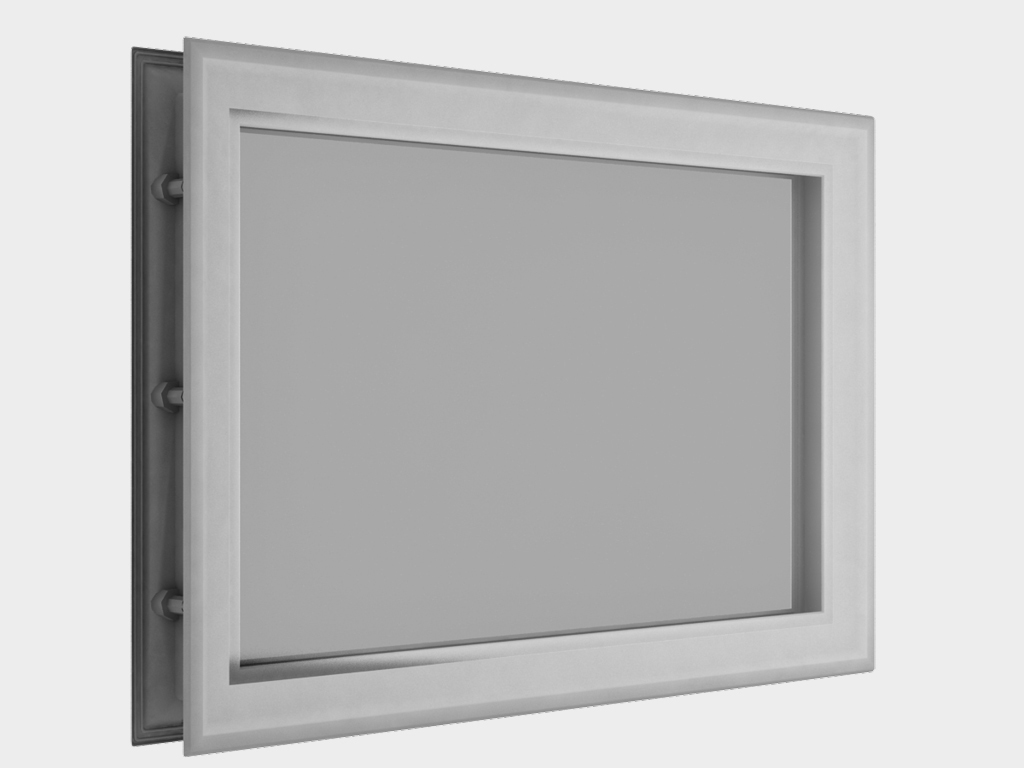

Окно акриловое 452 х 302, белое (арт. DH85626). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка белого цвета.

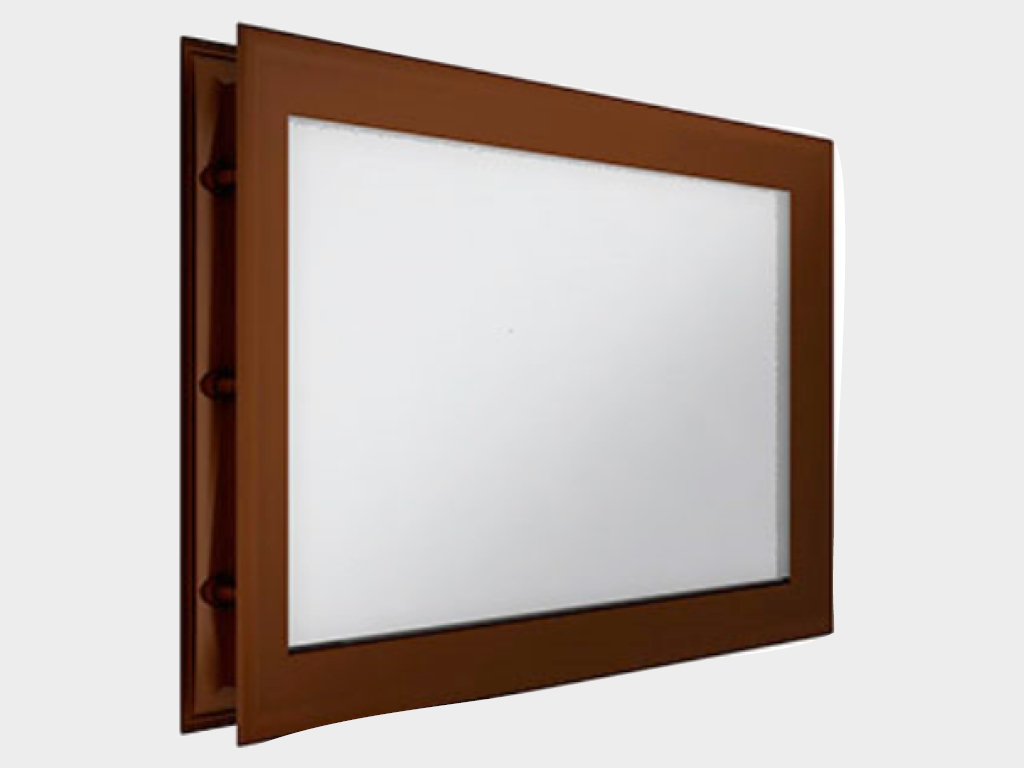

Окно акриловое 452 х 302, коричневое (арт. DH85631). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окантовка коричневого цвета.

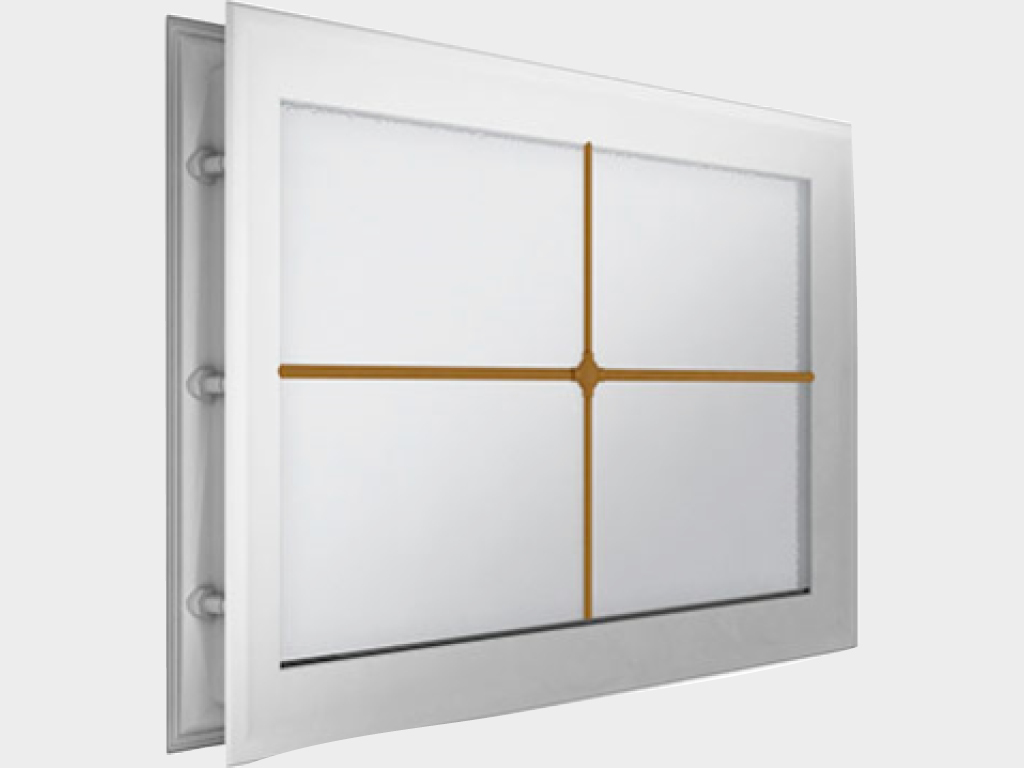

Окно акриловое 452 х 302, белое с раскладкой «крест» (арт. DH85627). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка белого цвета.

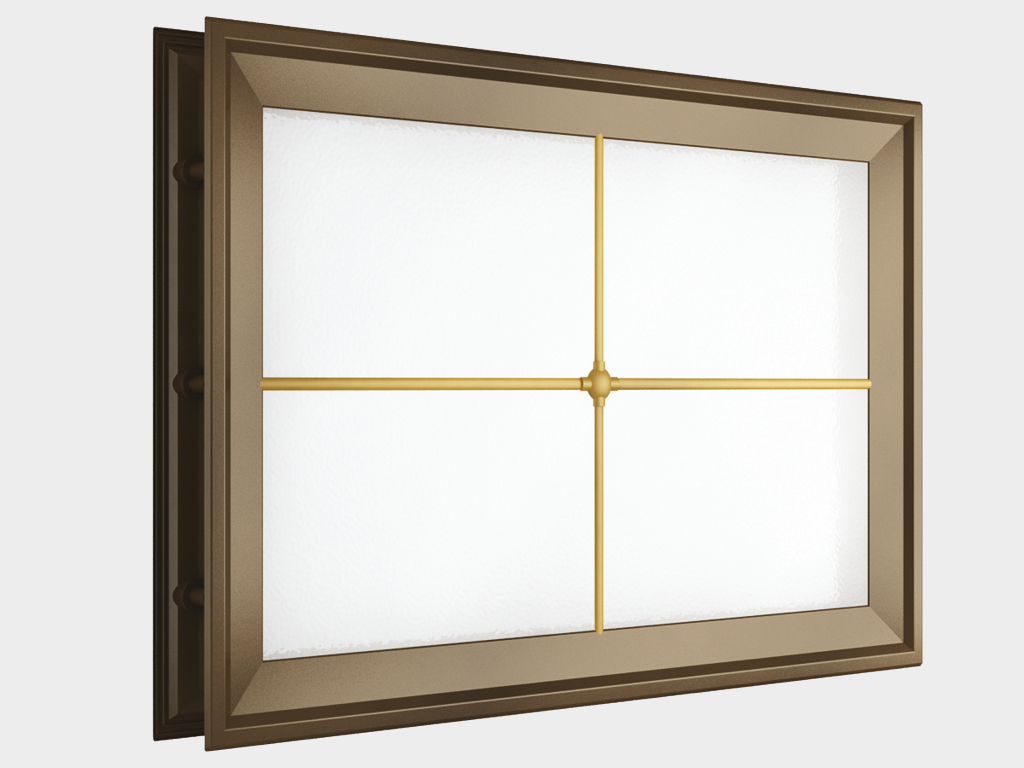

Окно акриловое 452 х 302, коричневое с раскладкой «крест» (арт. DH85628). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме креста. Окантовка коричневого цвета.

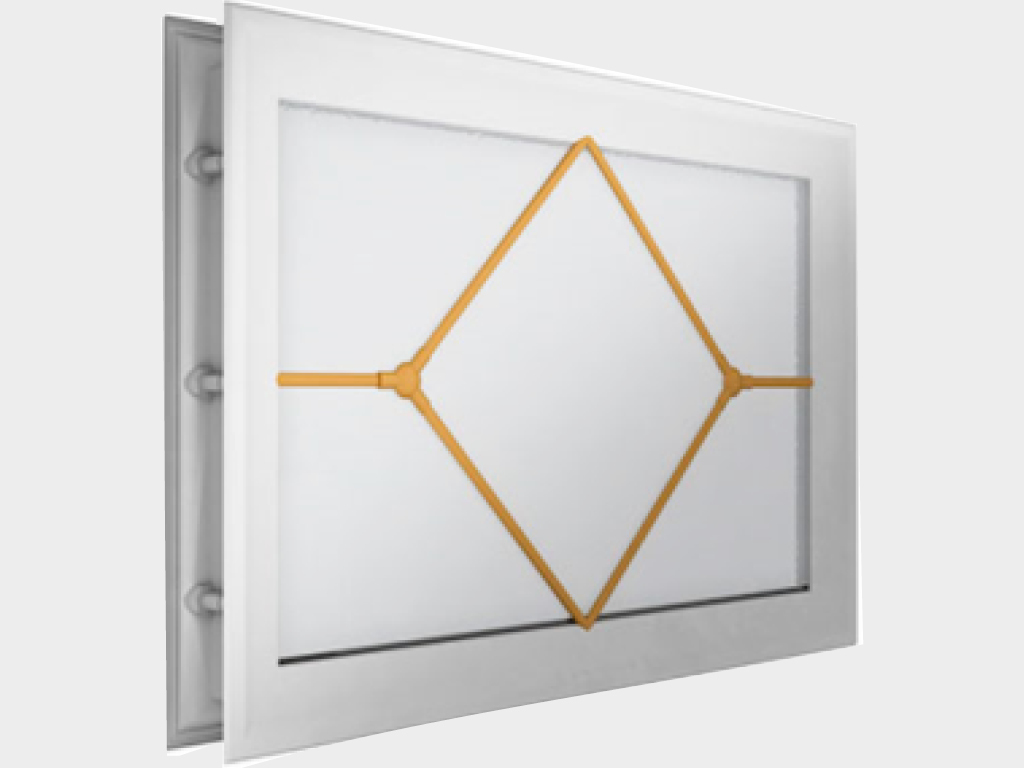

Окно акриловое 452 х 302, белое с раскладкой «ромб» (арт. DH85629). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка белого цвета.

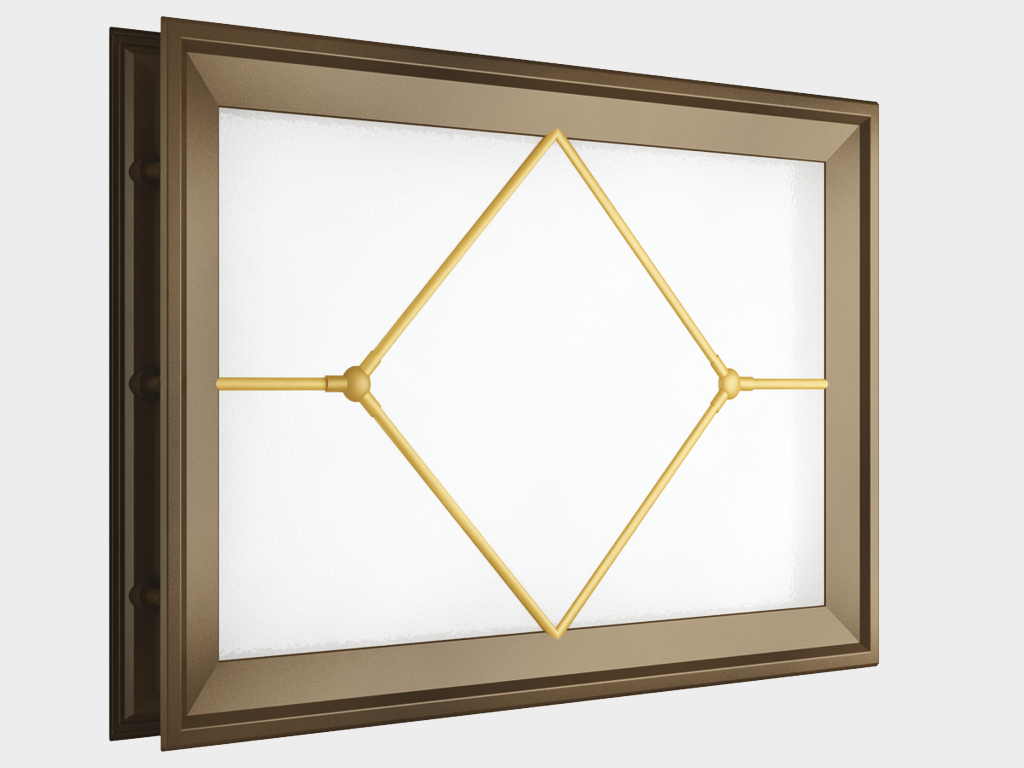

Окно акриловое 452 х 302, коричневое с раскладкой «ромб» (арт. DH85630). Специальная конструкция обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Стилистическая вставка в форме ромба. Окантовка коричневого цвета.

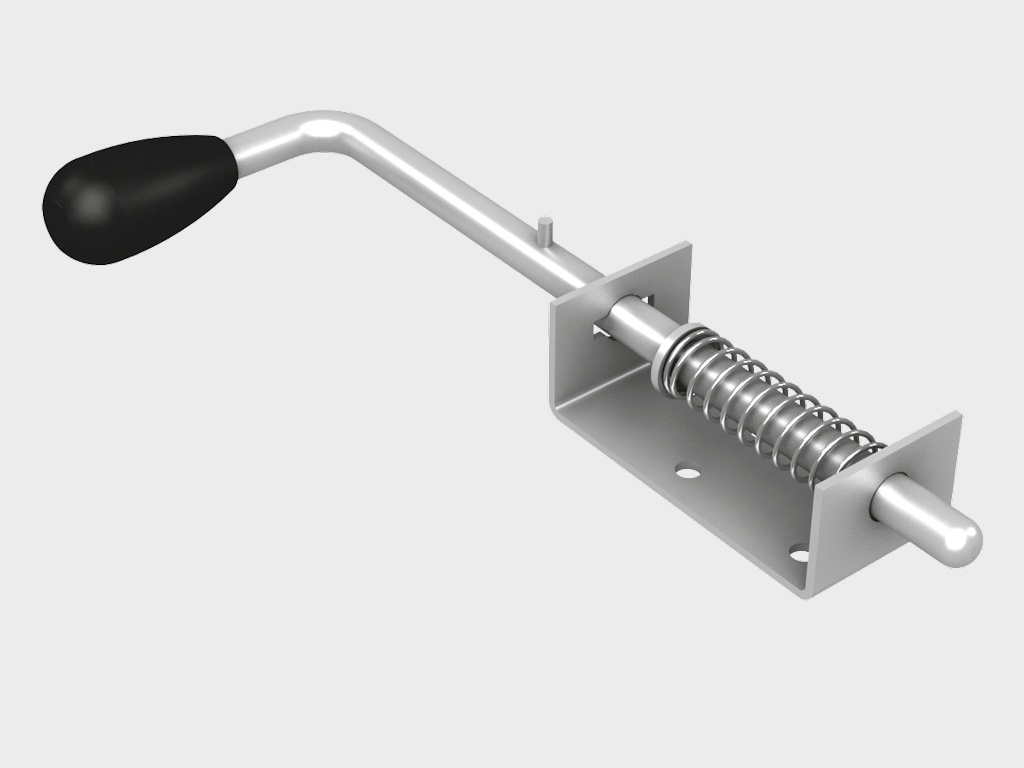

Механическая задвижка (арт. R25135) позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

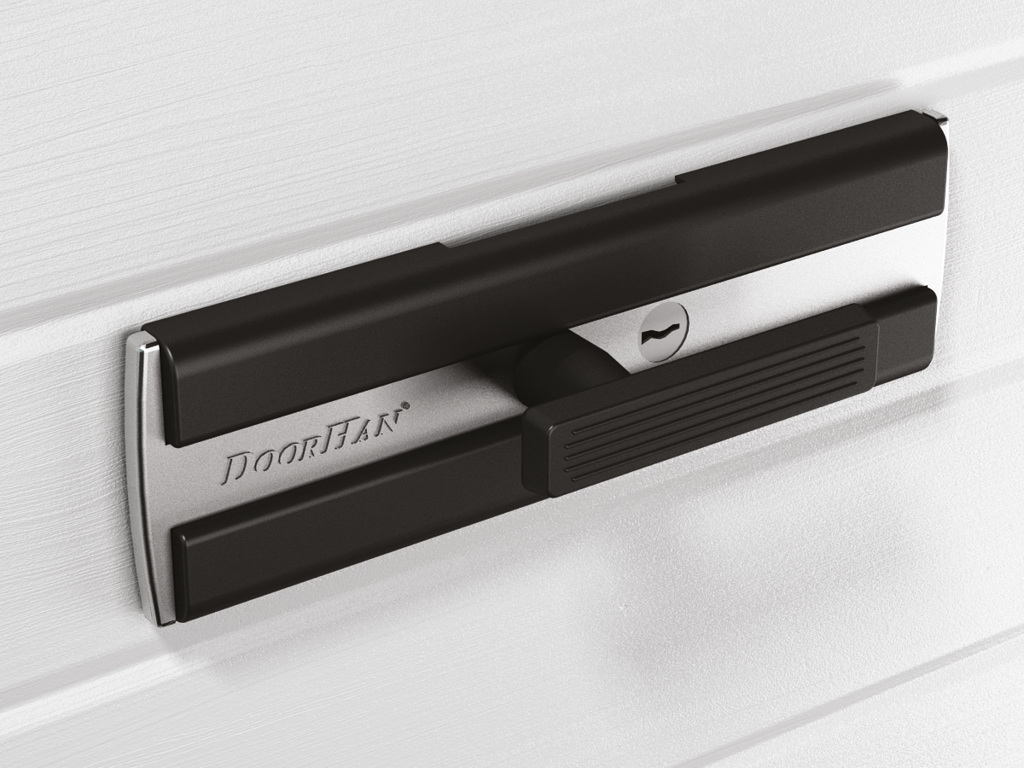

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

Дополнительная комплектация

По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений

100% Российское производство, ворота полностью изготовлены в России и для России

Надежная, отработанная годами конструкция

ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ВОРОТ

Системы безопасности входят в состав стандартной комплектации секционных ворот с пружинами растяжения

Системы «пружина в пружине» и двойного троса предотвращают падение полотна в аварийных ситуациях

Изготовлен из закаленной проволоки
Дробеструйная обработка продлевает ресурс до 40 %

Порошковая окраска с антифрикционными свойствами уменьшает межвитковое трение

Широкий верхний уплотнитель прилегает к проему

Уплотнитель крепится на наружный лист панели, сохраняя терморазрыв между внутренней и внешней поверхностью панели

Защищает проем от продувания снизу
Предотвращает примерзание полотна к полу зимой

Обеспечивает терморазделение нижней панели
Нивелирует неровности пола

ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ВОРОТ

Усиленная панель не расслаивается в ходе эксплуатации

Крепежные заклепки на крышках убраны под фурнитуру, а их края завальцованы, что исключает возможность получения травмы

Не нуждаются в обслуживании и периодической смазке

Изготовлены из износостойкого и прочного нейлона
Внутри ролика находится морозостойкая смазка

Широкий боковой уплотнитель устраняет зазоры между полотном и проемом

Лепестки уплотнителя плотно прилегают к панелям, образуя воздушную камеру

Защищает проем от продувания снизу
Предотвращает примерзание полотна к полу зимой

Обеспечивает терморазделение нижней панели
Нивелирует неровности пола

Наличие специальной «канавки» на панелях маскирует их стыки в полотне ворот. Каждый щит собирается индивидуально — под определенные размеры проема

5 типоразмеров панели позволяют собрать полотно ворот любого размера из одинаковых по высоте панелей

Изготавливаются из стали толщиной
2 мм. Надежно держат полотно, повышая взломостойкость ворот

Сегментированные заклепки повышают прочность крепления

Внешний и внутренний листы панели не соприкасаются, благодаря чему обеспечивается защита помещения от проникновения холода снаружи и от теплопотерь изнутри

Соответствует требованиям ГОСТ РФ

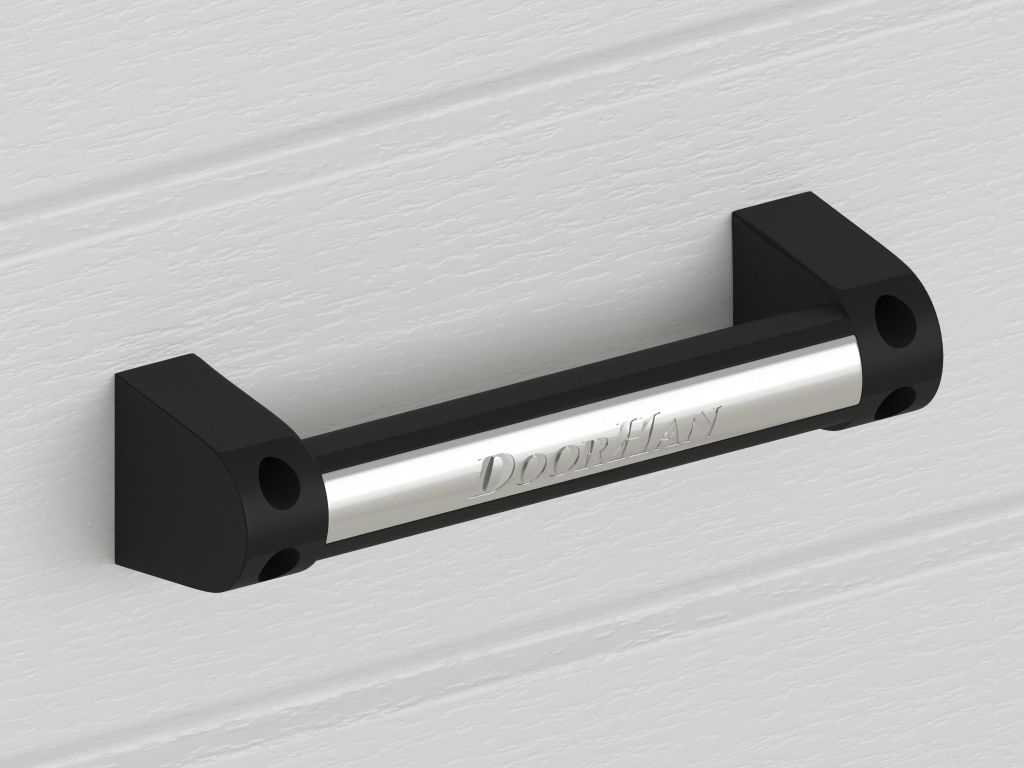

Ручка имеет четыре точки крепления к полотну и выдерживает высокие эксплуатационные нагрузки

Для ее изготовления используется морозостойкий пластик, который не трескается на сильном морозе
Дизайн ручки подходит к любому полотну

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать ворота

Самостоятельно произвести монтаж ворот

КАК СЭКОНОМИТЬ

1. Замеры проводятся в трех точках: вверху, посередине, внизу проема

Как замерить проем

2. Замерьте высоту проема

3. Замерьте притолоку проема

4. Замерьте левый пристенок

5. Замерьте правый пристенок

6. Замерьте длину помещения
