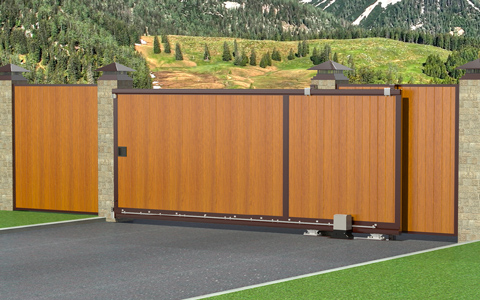

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ СТАНДАРТНЫХ РАЗМЕРОВ

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 6005 зеленый

RAL 3005 бордовый

RAL 8017 коричнево-красный

Золотой дуб (наценка)

Венге (наценка)

Нестандартный цвет по карте RAL (наценка)

RAL 8014 коричневый

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

Полотно из сэндвич-панелей толщиной 40 мм

Комплект ловителей

Устройство направляющее

Крышки для балки

Базовая комплектация

Комплект силовой рамы

Электропривод позволяет автоматизировать открытие/закрытие сдвижных ворот

Дистанционное управление (современный дизайн, пульты небольших размеров)

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открытия и закрытия

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

Дополнительная комплектация

1.Стальной несущий профиль делает раму конструкции высокопрочной.
2.Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3.Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4.Соединительный сухарь.
5.Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6.Электропривод.
7.Несущая бетонируемая рама.

Конструкция

1.Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
2.H — высота проема (в зависимости от комплекта).
3.В — ширина проема (в зависимости от комплекта).
4.L — место в сторону сдвига (рассчитывается как B*1,5).
5.h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.
6.Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
