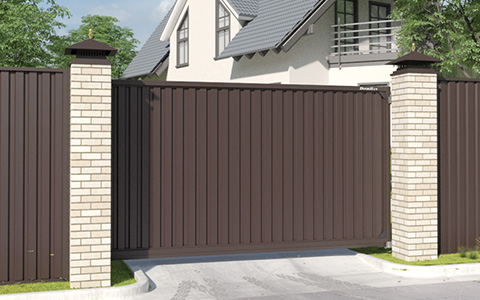

ОТКАТНЫЕ УЛИЧНЫЕ ВОРОТА С ЗАПОЛНЕНИЕМ ПРОФЛИСТОМ

Коричневый

Комплект профлиста DoorHan с высотой волны 20 мм и толщиной листа 0,7 мм.

Набор профилей для сборки щита ворот.

Несущая балка и ролики.

Коробка с комплектацией для сборки щита.

Базовая комплектация

Комплект силовой рамы

Электропривод позволяет автоматизировать открытие/закрытие сдвижных ворот

Дистанционное управление (современный дизайн, пульты небольших размеров)

Фотоэлементы безопасности предназначены для обнаружения людей, животных и посторонних предметов в проеме ворот при движении полотна для исключения травматизма

Сигнальная лампа сигнализирует о движении ворот в течение всего цикла открытия и закрытия

Ключ-кнопка (защита ключом, компактный корпус, надежный механизм, механическая блокировка)

«Лежачий полицейский» обеспечивает легкость прокладки электропроводки между столбами — без штробления дорожного покрытия. Изготавливается из износостойкого искусственного каучука

Дополнительная комплектация

1.Стальной несущий профиль делает раму конструкции высокопрочной.
2.Профлист толщиной 0,7 мм и высотой 20 мм оцинкован и окрашен с двух сторон.
3.Универсальный верхний ловитель с бампером и регулировкой полотна ворот.
4.Соединительный сухарь.
5.Универсальное направляющее устройство обладает уникальной конструкцией высокой прочности, имеет широкий диапазон регулировки.
6.Электропривод.
7.Несущая бетонируемая рама.

Конструкция

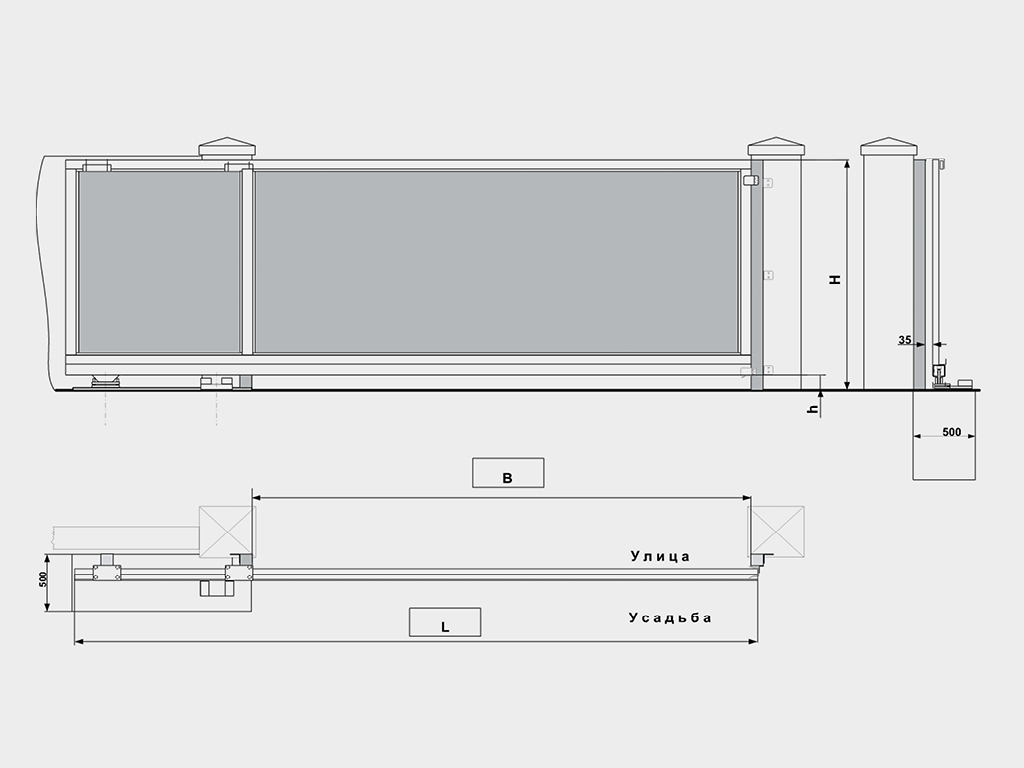

1.Замеры каждого параметра производятся как минимум в трех точках. За итоговый размер принимается максимальное значениие.
2.H — высота проема (в зависимости от комплекта).
3.В — ширина проема (в зависимости от комплекта).
4.L — место в сторону сдвига (рассчитывается как B*1,5).
5.h — просвет (расстояние от нижнего края створки до уровня земли), рекомендуемая величина — 100 мм.
6.Полотно ворот должно перемещаться по уровню, даже если поверхность земли имеет уклон.
