Наименование

Значение

Высота проема, мм

Ширина проема, мм

Притолока, мм

Пристенки, мм

2 000 - 8 000

2 000 - 8 000

от 150

От 120

Технические характеристики

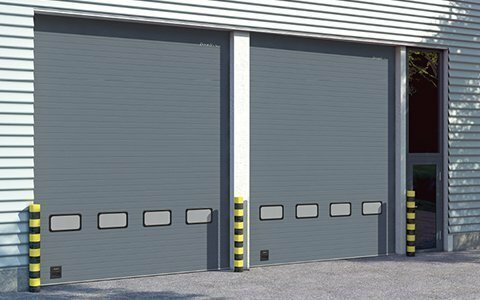

СЕКЦИОННЫЕ ПРОМЫШЛЕННЫЕ ВОРОТА

RAL 9003 белый

RAL 9006 серебристый

RAL 7004 серый

RAL 1014 бежевый

RAL 5005 синий

RAL 7016 антрацит

RAL 3000 красный

RAL 6005 зеленый

RAL 3005 бордовый

RAL 8017 коричнево-красный

Нестандартный цвет по карте RAL (наценка)

RAL 8014 коричневый

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Комплект направляющих и угловых стоек из стали толщиной 1,5 мм обладает повышенной прочностью, имеет все необходимые для монтажа перфорации.

Торсионный механизм рассчитан на 25 000 циклов. Долговечность конструкции ворот обеспечивает открывание и закрывание полотна без усилий.

Устройство защиты от обрыва пружины блокирует вал при нештатных ситуациях, что предотвращает падение полотна ворот.

Устройство защиты от обрыва троса устанавливается в качестве нижнего кронштейна на полотно ворот. В случае обрыва троса механизм срабатывает и предотвращает падение полотна ворот.

Коробка с комплектацией для монтажа, паспортом на изделие и инструкцией по монтажу.

Базовая комплектация

Эргономичная ручка позволяет легко и удобно открывать и закрывать ворота.

1.Вертикальная направляющая
2.Угловая стойка
3.Вал цилиндрический
4.Устройство защиты от обрыва пружины
5.Барабан
6.П-образный кронштейн
7.Балансирующий пружинный механизм (торсионная пружина)
8.Муфта соединительная
9.Внутренний опорный кронштейн
10.Верхняя опора с держателем ролика
11.Боковая опора с держателем ролика
12.Усиливающий дельта-профиль
13.Устройство защиты от разрыва троса
14.Сэндвич-панель
15.Внутренняя петля
16.Нижний профиль и уплотнитель
17.Уплотнитель боковой
18.Верхний профиль
19.Верхний уплотнитель
20.Боковая крышка для панелей с отверстиями для крепления
21.Ручка «ступенька»
22.Пружинный амортизатор
23.Кронштейн крепления к потолку

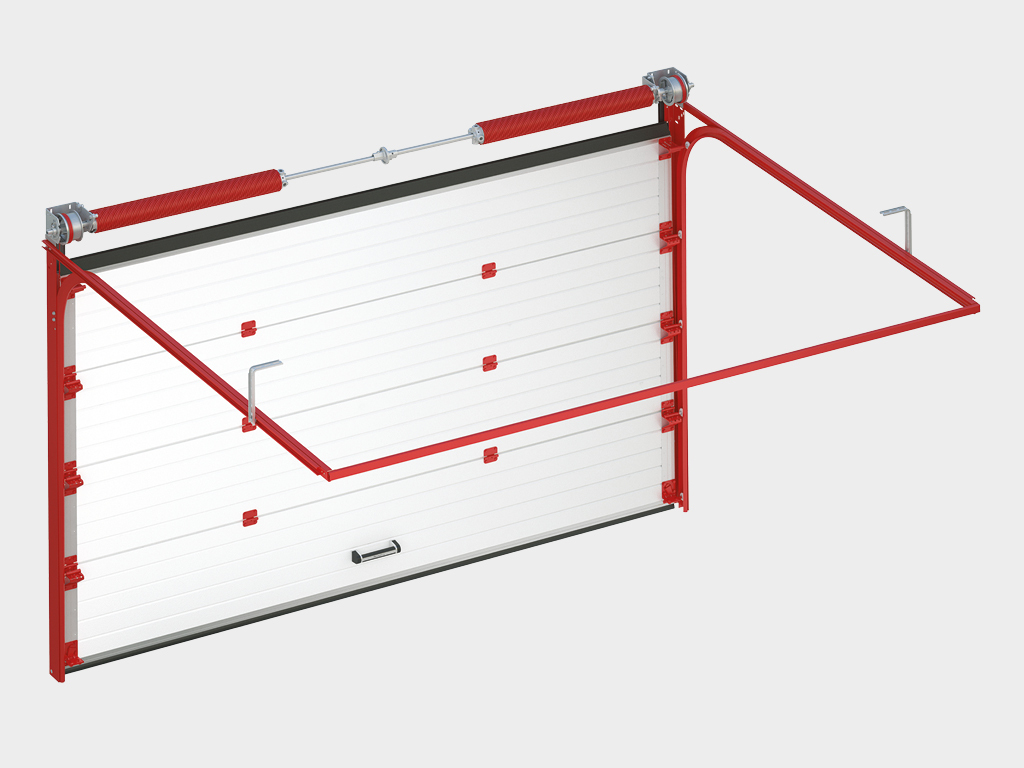

Конструкция

1.Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
2.H — высота проема (расстояние от пола до верха проема);
3.B — ширина проема (расстояние от левого до правого края проема);
4.h — притолока (расстояние от верха проема до потолка) min 100 мм;
5.b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
6.L — глубина помещения.
7.При замере Н и В за итоговый размер принимается наибольшая величина.
8.При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
9.Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Инструкция по монтажу Секционные гаражные ворота RSD01

Механическая задвижка позволяет запирать полотно изнутри помещения. Отличается простотой и надежностью.

Специальная конструкция окон (размером 627 х 327 или 607 х 202 мм) обеспечивает плотное прилегание к полотну ворот, что защищает его от промерзания и теплопотери. Окна изготавливаются с окантовкой черного цвета.

Механический замок позволяет блокировать полотно ворот в закрытом положении как изнутри помещения, так и со стороны улицы.

Калитка имеет усовершенствованную конструкцию, отличается высокой прочностью и эстетичным внешним видом. Минимальная высота щита — 2 130 мм.

Возможность автоматизации ворот приводом и системами безопасности (см. раздел «Автоматика для ворот»).

Ручной цепной привод устанавливается на промышленные ворота всех типов подъема, служит для подъема и опускания полотна ворот вручную.

Торсионный механизм, рассчитанный на ресурс до 100 000 циклов.

Антикоррозионный пакет комплектующих рекомендуется устанавливать в случае эксплуатации ворот в условиях высокой влажности для обеспечения надежной защиты от коррозии и стабильной работы ворот. Данный пакет обладает увеличенным ресурсом работы и включает: окрашенную пружину, окрашенные направляющие, нержавеющие боковые опоры, петли и метизы, нержавеющий трос, окрашенные боковые крышки.

Искронедающее исполнение секционных ворот находит применение в промышленных помещениях со взрывоопасными средами. Конструктивные решения, используемые в данной модификации ворот позволяют исключить появление искр при эксплуатации, а так же предотвратить накопление опасных электростатических зарядов в узлах конструкции.

Дополнительная комплектация

По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений

100% Российское производство, ворота полностью изготовлены в России и для России

Надежная, отработанная годами конструкция

ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ВОРОТ

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать ворота

Самостоятельно произвести монтаж ворот

КАК СЭКОНОМИТЬ

1. Замеры проводятся в трех точках: вверху, посередине, внизу проема

Как замерить проем

Скачать инструкцию

2. Замерьте высоту проема

3. Замерьте притолоку проема

4. Замерьте левый пристенок

5. Замерьте правый пристенок

6. Замерьте длину помещения
