Наименование

Значение

Высота проема, мм

Ширина проема, мм

Притолока, мм

Пристенки, мм

от 2 000 до 2 750

от 2 000 до 3 000

От 110

От 100

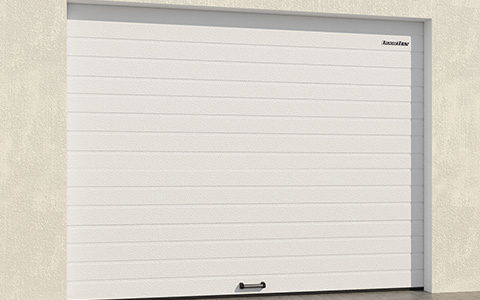

Технические характеристики

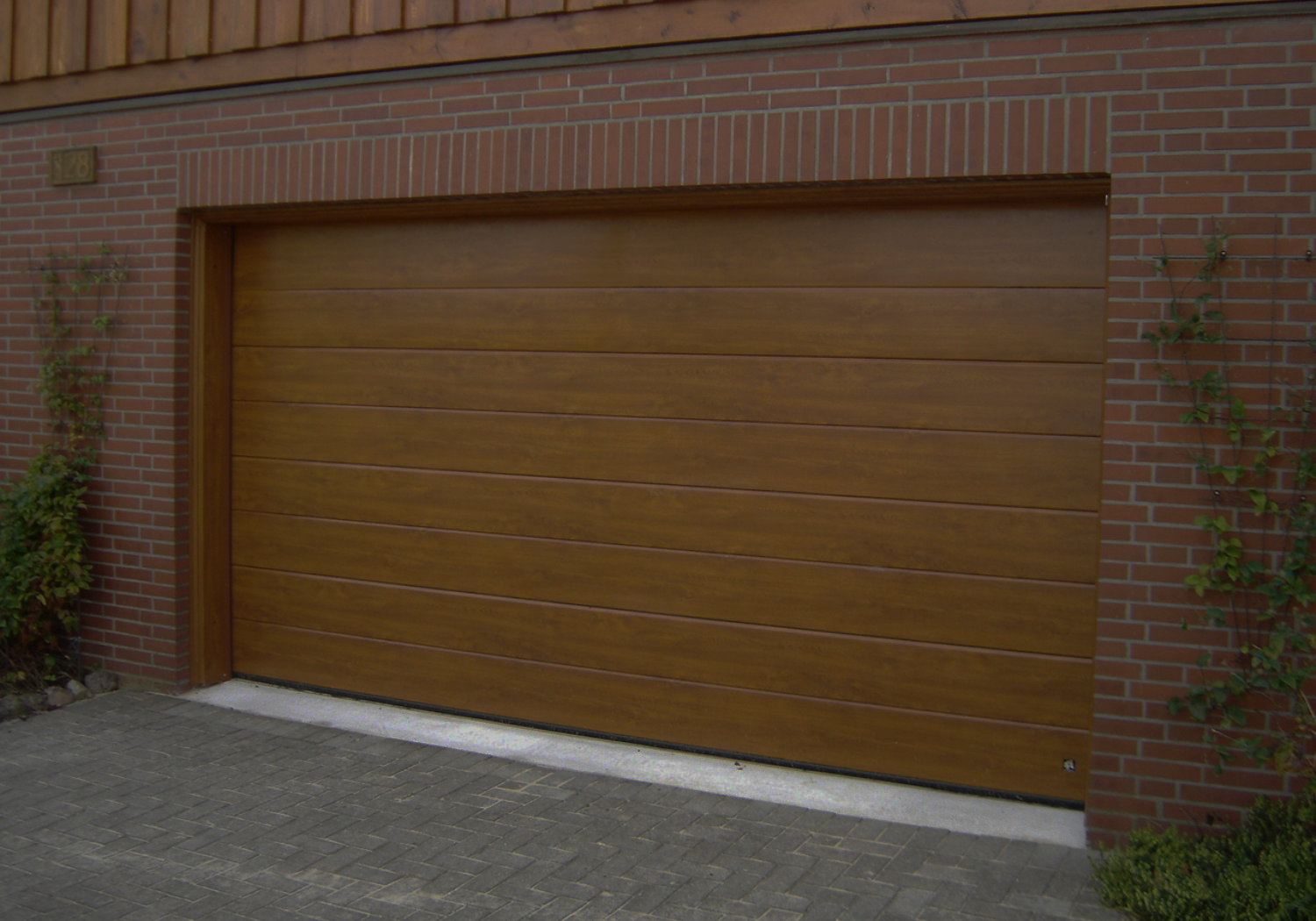

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

Полотно из энергоэффективных сэндвич-панелей толщиной 40 мм и усилением под внутренние петли и боковые опоры.

Направляющие обладают упрощенной конструкцией и имеют все необходимые для монтажа перфорации.

Оцинкованные пружины растяжения (система «пружина в пружине»). Количество циклов балансировочного механизма — не менее 25 000.

Коробка с комплектацией для монтажа, инструкцией и паспортом на изделие.

Базовая комплектация

1.Ригель вертикальный
2.Вертикальная направляющая
3.Нижний изгиб горизонтальной направляющей
4.Верхний изгиб горизонтальной направляющей
5.С-профиль
6.Кронштейн крепления к потолку
7.Система уравновешивания полотна — пружины растяжения
8.Кронштейн крепления направляющей
9.Кронштейн крепления нижнего изгиба
10.Кронштейн крепления верхнего изгиба
11.Пластина крепления горизонтальных направляющих
12.Верхний профиль с уплотнителем
13.Нижний профиль с уплотнителем
14.Верхний опорный кронштейн
15.Опора с роликодержателем и роликом
16.Нижний угловой кронштейн
17.Петля
18.Ручка

Конструкция

1.Для снятия необходимых показателей достаточно рулетки и строительного уровня. Все замеры производятся внутри помещения. Замер каждой величины необходимо производить как минимум по трем точкам:
2.H — высота проема (расстояние от пола до верха проема);
3.B — ширина проема (расстояние от левого до правого края проема);
4.h — притолока (расстояние от верха проема до потолка) min 100 мм;
5.b1/ b2 — левое/правое боковое расстояние (расстояние от соответствующего края проема до препятствия) min 100 мм;
6.L — глубина помещения.
7.При замере Н и В за итоговый размер принимается наибольшая величина.
8.При замере h, b1, b2 и L за итоговый размер принимается наименьшая величина.
9.Перепад уровня пола по всей ширине проема не должен превышать 10 мм. Необходимо обеспечить выдержку монтажной плоскости (пристенков и притолоки). Основание под установку системы направляющих должно быть монолитным и прочным, при отсутствии такового требуется дополнительная окантовка либо формирование проема металлоизделиями.

Инструкция по монтажу Секционные гаражные ворота RSD01

Инструкция по монтажу Секционные гаражные ворота RSD02

Дополнительная комплектация

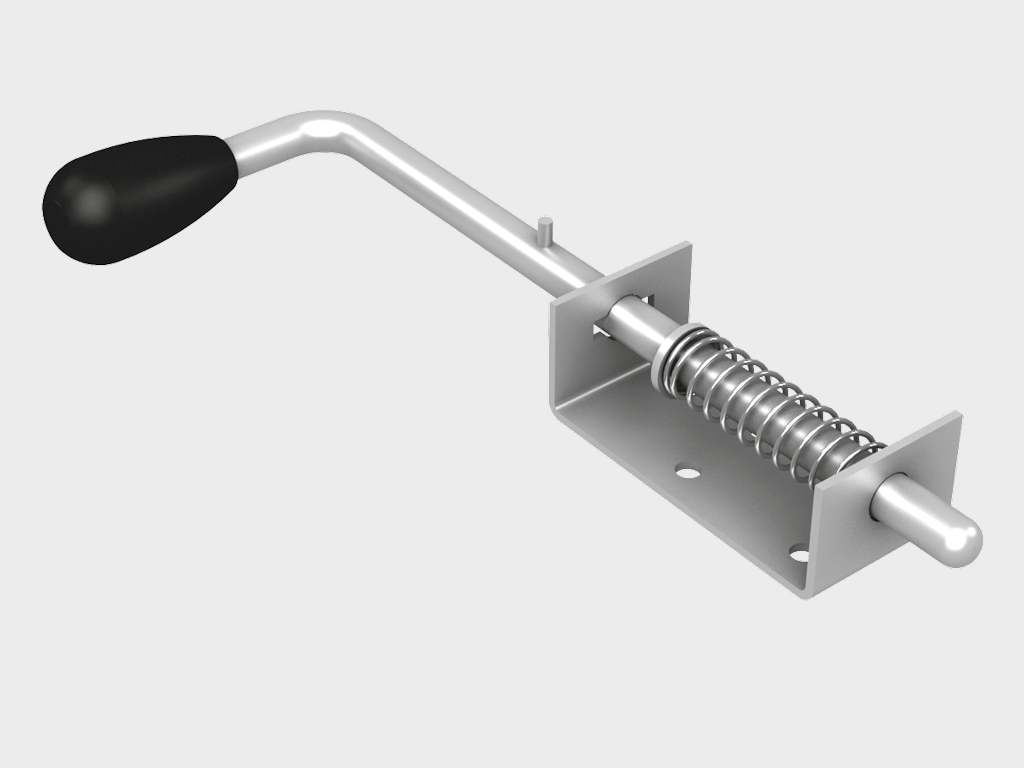

Механическая задвижка позволяет блокировать ворота изнутри помещения. Отличается простотой и надежностью.

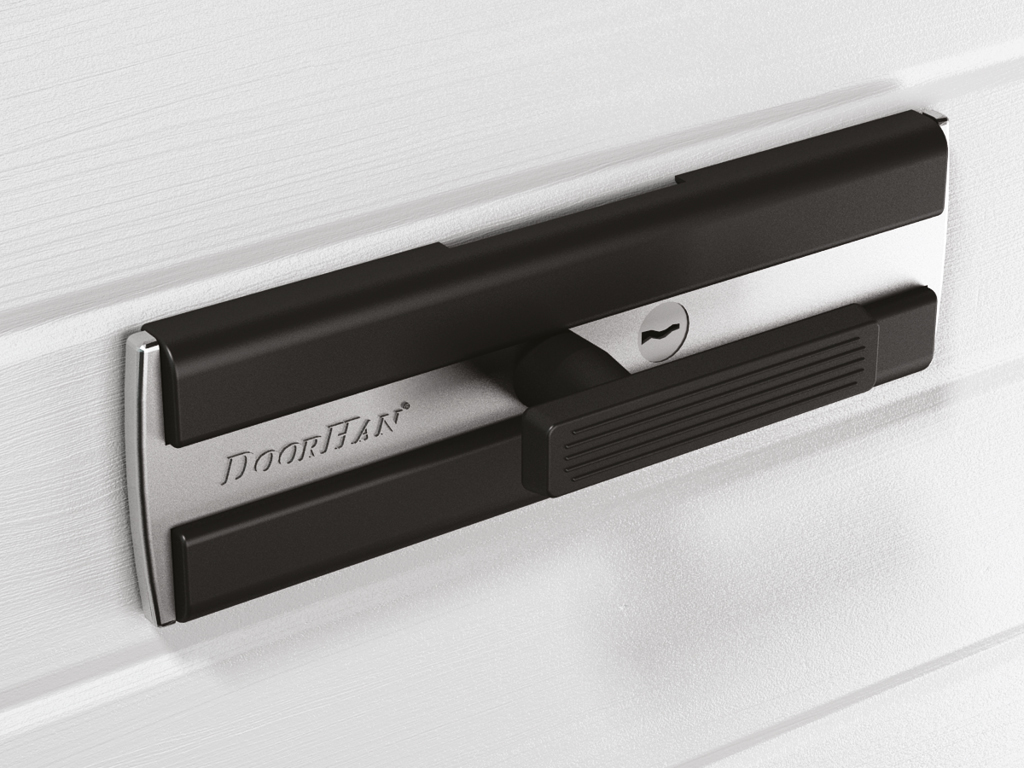

Механический замок позволяет блокировать полотно ворот в закрытом положении — как изнутри помещения, так и со стороны улицы.

По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений

100% Российское производство, ворота полностью изготовлены в России и для России

Надежная, отработанная годами конструкция

ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ВОРОТ

Системы безопасности входят в состав стандартной комплектации секционных ворот с пружинами растяжения

Системы «пружина в пружине» и двойного троса предотвращают падение полотна в аварийных ситуациях

Изготовлен из закаленной проволоки
Дробеструйная обработка продлевает ресурс до 40 %

Порошковая окраска с антифрикционными свойствами уменьшает межвитковое трение

Широкий верхний уплотнитель прилегает к проему

Уплотнитель крепится на наружный лист панели, сохраняя терморазрыв между внутренней и внешней поверхностью панели

Защищает проем от продувания снизу
Предотвращает примерзание полотна к полу зимой

Обеспечивает терморазделение нижней панели
Нивелирует неровности пола

ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА СЕКЦИОННЫХ ВОРОТ

Усиленная панель не расслаивается в ходе эксплуатации

Крепежные заклепки на крышках убраны под фурнитуру, а их края завальцованы, что исключает возможность получения травмы

Не нуждаются в обслуживании и периодической смазке

Изготовлены из износостойкого и прочного нейлона
Внутри ролика находится морозостойкая смазка

Широкий боковой уплотнитель устраняет зазоры между полотном и проемом

Лепестки уплотнителя плотно прилегают к панелям, образуя воздушную камеру

Защищает проем от продувания снизу
Предотвращает примерзание полотна к полу зимой

Обеспечивает терморазделение нижней панели
Нивелирует неровности пола

Наличие специальной «канавки» на панелях маскирует их стыки в полотне ворот. Каждый щит собирается индивидуально — под определенные размеры проема

5 типоразмеров панели позволяют собрать полотно ворот любого размера из одинаковых по высоте панелей

Изготавливаются из стали толщиной
2 мм. Надежно держат полотно, повышая взломостойкость ворот

Сегментированные заклепки повышают прочность крепления

Внешний и внутренний листы панели не соприкасаются, благодаря чему обеспечивается защита помещения от проникновения холода снаружи и от теплопотерь изнутри

Соответствует требованиям ГОСТ РФ

Ручка имеет четыре точки крепления к полотну и выдерживает высокие эксплуатационные нагрузки

Для ее изготовления используется морозостойкий пластик, который не трескается на сильном морозе
Дизайн ручки подходит к любому полотну

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать ворота

Самостоятельно произвести монтаж ворот

КАК СЭКОНОМИТЬ

1. Замеры проводятся в трех точках: вверху, посередине, внизу проема

Как замерить проем

Скачать инструкцию

2. Замерьте высоту проема

3. Замерьте притолоку проема

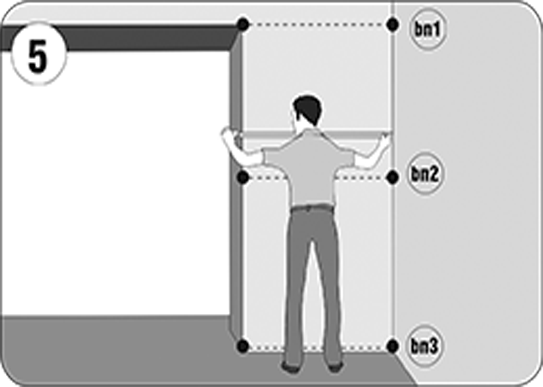

4. Замерьте левый пристенок

5. Замерьте правый пристенок

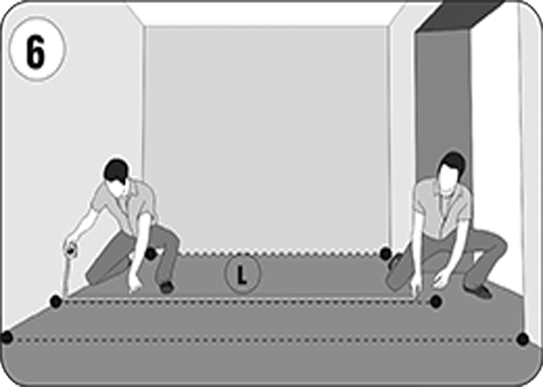

6. Замерьте длину помещения
