Наименование

Значение

Высота проема, мм

Ширина проема, мм

Притолока, мм

Пристенки, мм

от 500 до 5 000

от 400 до 5 500

от 125 (накладной монтаж)

от 53 (накладной монтаж)

Технические характеристики

Белый

Коричневый

Серый

Бежевый

Серебристый

Короб в сборе. Представляет собой собранный защитный короб с боковыми крышками, валом и капсулами, механизмом управления.

Полотно в сборе. Полотно из экструдированного профиля с боковыми замками, предотвращающими расхождение профиля. Полотно может быть комбинированно из сплошного и решетчатого профиля.

Концевой профиль с уплотнителем. В концевой профиль могут быть установлены запирающие механизмы.

Комплект направляющих профилей с уплотнителем. Большой выбор стандартных и усиленных направляющих позволяет подобрать профили для роллетных систем, устанавливаемых на проемах любых размеров, с учетом ветровых нагрузок и требований по взломостойкости.

Электропривод внутривальный.

Коробка с комплектацией.

Базовая комплектация

Выключатель клавишный SWB

Ключ-кнопка SWM для подачи управляющей команды на блок управления электропривода с помощью поворота ключа

Блок управления CV01 для осуществления возможности дистанционного управления одной роллетой или группой роллет

Блок управления SmartRoll для дистанционного управления внутривальными электроприводами роллет с помощью пультов DoorHan

Внешний радиоприемник DHRE-1 для управления автоматикой других производителей с помощью пульта DoorHan

GSM-модуль для приема сигнала с мобильного телефона и передачи управляющей команды для запуска электропривода

Пульт Transmitter-4 для дистанционного управления 4 автоматическими устройствами

Пульт Transmitter-4PRO-Black для дистанционного управления 4 автоматическими устройствами

Фотоэлементы безопасности Photocell-N, состоящие из инфракрасного передатчика и приемника

Сигнальная светодиодная лампа с антенной Lamp-PRO

Wi-Fi модуль для беспроводного управления (выработки сигнала управления, NO) электроприводами

Дополнительная комплектация

1.Крышка боковая RK300, RSK300, RK375
2.Суппорт подшипника BS32
3.3a. Ролик направляющий RU77 (RV77)
4.Подшипник BS32
5.Капсула универсальная KPU102
6.Вал октагональный RV102
7.Короб защитный RBN300, RBN375
8.Профиль верхний RH30FM
9.Электропривод внутривальный
10.Пластина крепления привода BU100K
11.Направляющий профиль RG83MS, RG90M, RG90MS, RG100
12.Заглушка PB14
13.Замок боковой SL84, SLE84
14.Профиль концевой RA77EM, RA77KN
15.Профиль (полотно) RHE84M, RHE84GM
16.Выключатель с ключом SWM, SWK
17.Выключатель клавишный SWB, SWH

Конструкция

1.Параметры замера для накладного монтажа: H — высота проема (max), мм; B — ширина проема (max), мм; h1 — высота притолоки (min), мм; b1 и b2 — правое и левое боковые расстояния (min), мм. Параметры замера для встроенного монтажа: H — высота проема (min), мм; B — ширина проема (min), мм. Для снятия замеров необходимо использовать рулетку и строительный уровень, или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трех точках. При замере проема для конструкций, монтируемых встроенным способом, следует учитывать неровности стен и корректировать замеры на 5–10 мм в меньшую сторону.
2.Подготовленные проемы должны отвечать следующим требованиям: проемы должны иметь прямоугольную форму; поверхность плоскостей проема должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин; стена должна быть монолитной, без пустот (бетон, металл, полнотелый кирпич); если кирпич пустотелый, рекомендуется окантовать проем металлическим уголком; внутренние и наружные плоскости стен в местах примыкания конструкций должны быть ровными, без выступов и впадин; отклонения рабочих поверхностей от вертикали и горизонтали не должны превышать 1,5 мм на метр, но не более 5 мм, разность диагоналей — не более 5 мм.

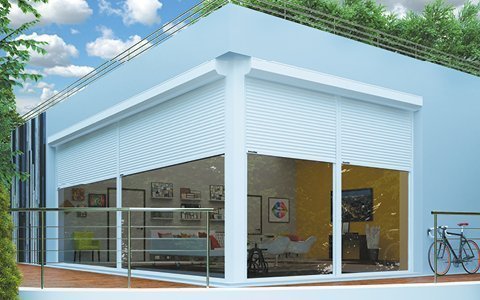

Инструкция по монтажу Алюминиевые рольворота

По-настоящему теплые ворота, отсутствие "мостика холода", надежная герметизация по всему периметру, идеальны для всех климатических зон

Большой выбор исполнения щитов ворот, более 100 вариантов в каталоге дизайнерских решений

100% Российское производство, ворота полностью изготовлены в России и для России

Надежная, отработанная годами конструкция

ПРЕИМУЩЕСТВА РОЛЬВОРОТ

5 типов пенонаполненного профиля
8 типов экструдированного профиля
6 типов стального профиля

8 основных цветов
15 дополнительных цветов
Возможность окраски в любой цвет RAL

Регулирует проникновение солнечного света в помещение

Сокращает теплопотери помещения
Защищает стеклопакеты от повреждений
Обеспечивают дополнительную защиту от взлома

Широкий выбор усиленных направляющих

Наличие в ассортименте экструдированных профилей
Система скрытого крепления направляющих

ТЕХНОЛОГИЧЕСКИЕ ПРЕИМУЩЕСТВА РОЛЛЕТНЫХ СИСТЕМ

Для изготовления роллет используются качественные материалы и сплавы

Изделия сертифицированы и имеют сертификаты соответствия

Использование коррозионно-стойких материалов

Специальная система щеточных уплотнителей предотвращает попадание пыли в короб

Самостоятельно подготовить проем

Самостоятельно произвести замеры проема

Самостоятельно заказать ворота

Самостоятельно произвести монтаж ворот

КАК СЭКОНОМИТЬ

1. Замеры проводятся в трех точках

КАК ЗАМЕРИТЬ ПРОЕМ

Скачать инструкцию

2. Замерьте высоту проема

3. Замерьте правый и левый пристенки до ближайшего препятствия

4. Замерьте притолоку проема

5. Все замеры проводятся в трех разных точках

6. Замерьте высоту проема от выведенного, чистого пола

ВСТРОЕННЫЙ МОНТАЖ
