Наименование

Значение

Комплект №1 ширина/высота проема, мм

1050\2100

Технические характеристики

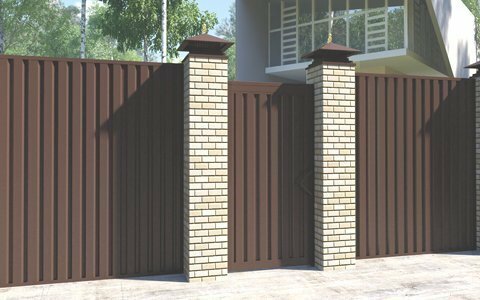

КАЛИТКА В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ

Просвет, мм

50

RAL 8017 коричнево-красный

Под дерево (внешняя)

Stucco (внутренняя)

ТИПЫ ПОВЕРХНОСТИ

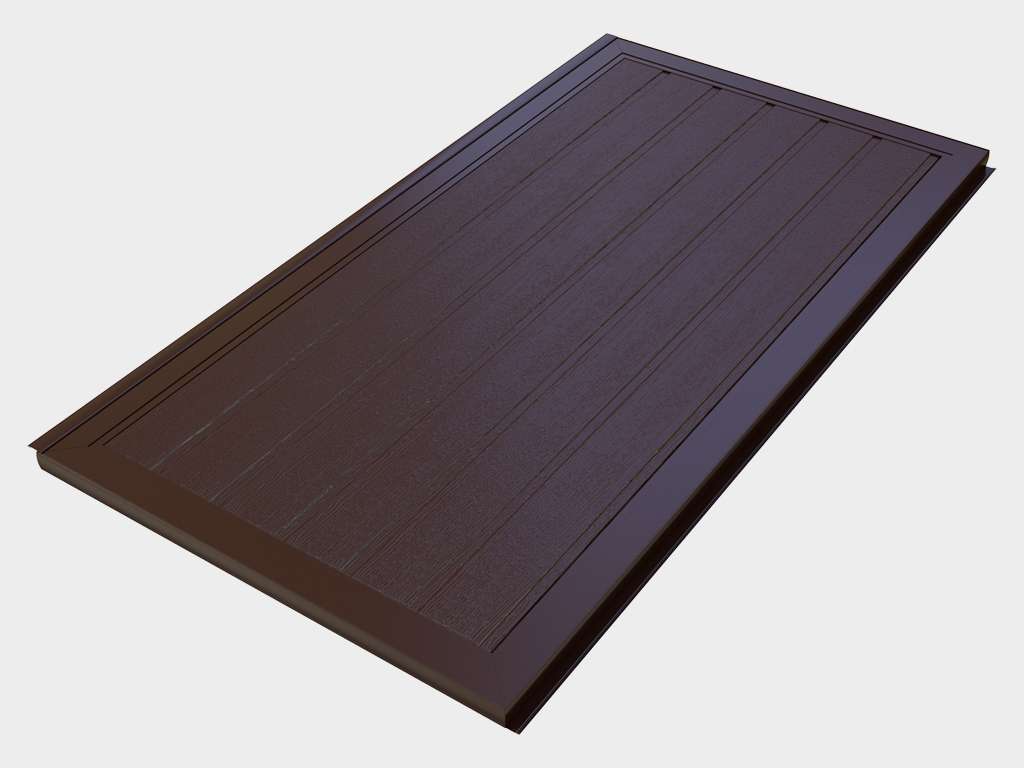

Створка калитки из сэндвич-панелей толщиной 40 мм и окантовкой из алюминиевых профилей

Комплект навесных алюминиевых столбов для монтажа створки к проему

Коробка с комплектацией для монтажа

Базовая комплектация

Замок механический врезной с ручками черного цвета.

Замок врезной электромеханический NUOVA FEB.

Дополнительная комплектация

Замок накладной электромеханический DH-LOCK.

1.Профиль окантовочный
2.Сухарь угловой
3.Петля двухсекционная в сборе
4.Профиль «штапик»
5.Профиль основной несущий
6.Профиль «крышка»
7.Профиль «корпус столба»
8.Профлист
9.Ручка алюминиевая

Конструкция

Для снятия необходимых показателей достаточно рулетки и строительного уровня.
Замер каждой величины необходимо производить как минимум по трем точкам.
H — высота проема (расстояние от земли до верха проема).
B — ширина проема (расстояние от левого края до правого края проема).
h — просвет (расстояние от нижнего края створки до уровня земли). Рекомендуемая величина — 100 мм.
При замере Н, В и h за итоговый размер принимается наибольшая величина.
Перепад по уровню столбов по всей высоте проема не должен превышать 10 мм.

Инструкция по монтажу КАЛИТКА СТАНДАРТНЫХ РАЗМЕРОВ В АЛЮМИНИЕВОЙ РАМЕ С ЗАПОЛНЕНИЕМ СЭНДВИЧ-ПАНЕЛЯМИ
